1.1 匯流箱在新能源系統中承擔什么作用?
光伏匯流箱是太陽能發電系統中連接光伏組件串與逆變器的重要設備,負責匯集多路光伏組串的直流電流。風電匯流箱則用于風力發電機組輸出電流的匯集和分配。這些設備內部包含大量的連接端子、熔斷器、斷路器和匯流母排,在長期大電流工作狀態下,連接部位極易因接觸不良、氧化腐蝕等原因產生異常發熱。
1.2 匯流箱發熱會引發哪些安全隱患?
匯流箱異常發熱是新能源電站最常見的故障之一。溫度過高會導致接觸電阻進一步增大,形成惡性循環;絕緣材料加速老化,增加短路風險;嚴重時可能引發火災事故,造成重大經濟損失。光伏電站多建設在荒漠、山地等偏遠地區,風電場則位于海上或高海拔山區,人工巡檢困難且成本高昂,傳統測溫手段難以滿足實時監控需求。
1.3 新能源電站對測溫系統有什么特殊要求?
新能源電站環境條件惡劣,光伏電站面臨高溫、強紫外線、沙塵暴、晝夜溫差大等挑戰;海上風電則要應對高濕、高鹽霧、強腐蝕環境。測溫系統必須具備高可靠性、免維護、抗電磁干擾能力強等特點。同時,電站規模大、監測點多,要求系統具備遠程監控、自動預警、與SCADA系統集成等智能化功能。
2. 熒光光纖測溫技術如何解決這些問題?
2.1 熒光光纖測溫的工作原理是什么?
熒光光纖測溫技術基于稀土熒光材料的溫度特性。測溫探頭端部封裝有特殊熒光物質,當解調儀發出的激勵光通過光纖傳輸?shù)教筋^時,熒光材料被激發并發出熒光。激勵光停止后,熒光按指數規律衰減,這個衰減時間與溫度存在確定的函數關系。通過精密測量熒光衰減時間,即可準確獲得測溫點的實際溫度。
2.2 這項技術具有哪些核心優勢?
熒光光纖測溫系統采用全介質光纖作為傳感和傳輸介質,完全不導電、不導磁,從根本上避免了雷擊和電磁干擾風險。測溫精度可達±1℃,分辨率0.1℃,響應時間小于1秒。探頭直徑僅2-3mm,可靈活安裝在狹小空間內。光纖材質穩定,耐腐蝕性能優異,使用壽命長達20年以上,真正實現免維護運行。
2.3 與其他測溫方式相比有什么獨特之處?
傳統無線測溫方案需要電池供電,在戶外環境下電池壽命短,維護工作量大;紅外測溫只能檢測表面溫度,無法穿透箱體;熱電偶易受強電磁場干擾,在光伏逆變器、風機變流器等大功率電力電子設備附近測量誤差大。熒光光纖測溫完美解決了這些問題,特別適合新能源電站的應用環境。
3. 光伏匯流箱測溫系統如何部署?
3.1 光伏匯流箱有哪些關鍵測溫部位?
典型光伏匯流箱內部需要監測的關鍵部位包括:輸入端子排(每路光伏串接入點)、熔斷器座、直流斷路器觸頭、匯流母排連接處、輸出端子等。一個8-16路的匯流箱,建議配置8-20個測溫點,實現全面覆蓋。對于大型光伏電站,數百個匯流箱的測溫?cái)?shù)據可通過光纖網絡匯總到中心監控室。
3.2 測溫探頭應該如何安裝固定?
熒光光纖探頭安裝簡便靈活,可采用導熱硅膠粘貼、卡箍固定或機械壓接等方式。探頭應緊密貼合在被測導體表面,確保熱傳導良好。光纖從匯流箱側面或底部引出,做好防水密封處理。探頭耐溫范圍-40℃至+200℃,完全適應光伏匯流箱的工作溫度。安裝時注意保持光纖彎曲半徑大于30mm,避免光纖損傷。
3.3 系統配置和組網方案是怎樣的?
根據電站規模選擇合適的系統配置。小型光伏電站(裝機容量<10MW)可采用單臺多通道解調儀,通過光纖直接連接各匯流箱內的探頭。大型光伏電站可采用分布式架構,在各個子陣區域配置區域解調儀,再通過以太網或光纖通信網絡連接到中央監控系統,實現全場集中監控和統一管理。
4. 風電匯流箱和箱變測溫有什么特點?
4.1 風電場測溫系統面臨哪些挑戰?
風電機組通常安裝在海上或高海拔山區,環境條件更加惡劣。海上風電面臨高濕度、鹽霧腐蝕、臺風等極端天氣;山地風電則要應對低溫、覆冰、雷電等威脅。機艙內的匯流箱、變流器柜、箱式變壓器等設備在振動、溫度變化劇烈的環境下運行,對測溫系統的可靠性要求極高。
4.2 風電測溫系統如何設計和實施?
風電機組機艙空間有限,測溫系統設計需緊湊高效。單臺風機通常需要監測10-15個關鍵溫度點,包括發電機接線端子、變流器母排、匯流箱端子、箱變高低壓側等。解調儀可安裝在機艙內或塔筒底部,通過光纖電纜連接各測溫點。系統配置防雷模塊和防鹽霧設計,確保在惡劣海洋環境下長期穩定運行。
4.3 風電場如何實現遠程集中監控?
海上風電維護困難,遠程監控尤為重要。測溫系統通過風場通信網絡將數據傳輸至陸上監控中心,運維人員可實時查看每臺風機的溫度狀態。系統支持多級預警機制,溫度異常時自動發送報警信息到值班人員手機。結合風機SCADA系統數據,可分析溫度與功率、風速的關聯關系,實現智能故障診斷。
5. 測溫系統如何實現智能預警和管理?
5.1 溫度數據如何實時監控和分析?
監控軟件提供友好的人機界面,以圖形化方式顯示所有測溫點的實時溫度、歷史曲線和統計分析。可按電站分區、設備類型、時間段等多維度查詢和對比數據。系統自動生成日?qǐng)?bào)、月報,幫助運維人員掌握設備溫度變化趨勢,及時發現潛在隱患。所有數據加密存儲,支持長期追溯和故障分析。
5.2 預警策略應該如何科學設置?
建議設置三級溫度閾值:注意(黃色預警)、警告(橙色預警)、嚴重(紅色報警)。例如匯流箱端子溫度超過70℃發出注意提示,超過85℃進入警告狀態并增加巡檢頻次,超過100℃觸發嚴重報警要求立即處理。還可設置溫升速率預警,當溫度在短時間內快速上升時提前預警,避免突發故障。
5.3 如何與電站監控系統無縫集成?
測溫系統提供標準工業通信協議接口,包括Modbus TCP/RTU、IEC61850、IEC104、OPC UA等,可方便接入光伏/風電SCADA系統、集控中心平臺。支持通過Web瀏覽器、移動APP遠程訪問,實現跨地域的統一監控。系統還可將溫度數據上傳至云平臺,利用大數據技術進行設備健康評估和預測性維護。
6. 實際應用效果和典型案例如何?
6.1 光伏電站應用案例
某大型地面光伏電站,裝機容量200MW,安裝了500余臺匯流箱。采用熒光光纖測溫系統對每臺匯流箱的關鍵部位進行監測,共部署3000余個測溫點。系統投運以來,成功預警了23次端子過熱事件,運維團隊及時處理避免了設備損壞。三年運行期間,測溫系統零故障,大幅提升了電站的可靠性和發電效率。
6.2 海上風電應用案例
某海上風電場,共有80臺5MW風電機組,每臺機組配置了熒光光纖測溫系統監測箱變和電氣設備溫度。系統經受住了多次臺風和高溫考驗,穩定運行超過5年。光纖的耐腐蝕特性在高鹽霧環境下表現優異,免維護特性顯著降低了海上維護成本。通過溫度監控,提前發現了多起箱變接頭松動隱患,有效保障了機組安全運行。
6.3 分布式光伏應用案例
某工商業屋頂分布式光伏項目,裝機容量2MW,匯流箱和并網柜均安裝了測溫系統。與建筑消防系統聯動,一旦檢測到異常高溫立即切斷電源并啟動報警。系統還接入了光伏電站智能運維平臺,實現了無人值守自動化管理。業主對系統的可靠性和便捷性高度認可,后續項目繼續選用該解決方案。
7. 本公司提供的產品和解決方案
7.1 熒光光纖測溫探頭系列
我公司提供多種規格的測溫探頭,滿足不同應用需求。標準型探頭測溫范圍-40℃~+200℃,精度±1℃,適用于常規匯流箱、配電柜等設備。高溫型探頭可耐受-50℃~+300℃,用于特殊高溫環境。防爆型探頭通過認證,可用于危險區域。所有探頭耐腐蝕性能卓越。

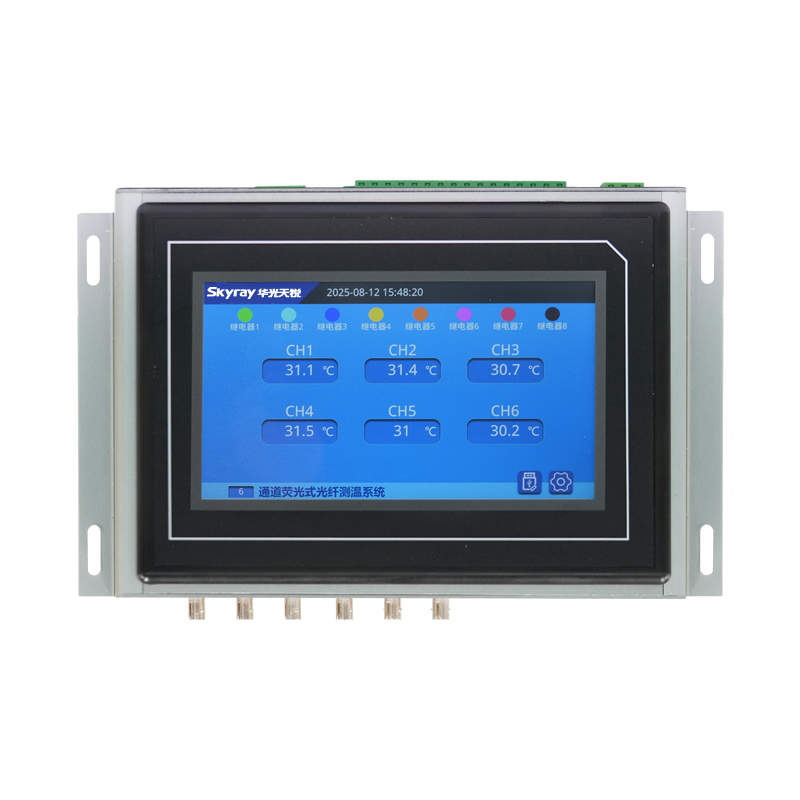

7.2 多通道熒光光纖解調儀
我公司自主研發的解調儀單臺設備可配置4通道、8通道、16通道、32通道等多種規格。支持機架式和壁掛式安裝。配備彩色觸摸屏,可本地查看溫度數據和系統狀態。支持-40℃~+70℃寬溫工作,EMC等級達到工業標準,適應各種惡劣環境。
7.3 測溫監控管理軟件
配套監控軟件基于B/S架構,支持多用戶分級權限管理。提供實時監控、歷史查詢、曲線分析、報警管理、報表生成等完整功能。支持電子地圖顯示,點擊即可查看設備詳情。移動APP適配iOS和Android系統,實現隨時隨地遠程監控。軟件支持MySQL、SQL Server等主流數據庫,可與第三方系統靈活集成。
7.4 完整的光伏/風電測溫解決方案
我公司提供從方案設計、設備供貨、安裝調試到技術培訓的全套服務。技術團隊具有豐富的新能源行業經驗,可根據電站實際情況定制最優配置方案。提供詳細的施工圖紙、安裝指導書和操作手冊。7×24小時服務熱線,確?？蛻魺o憂使用。
8. 其他新能源應用場景擴展
8.1 儲能電站電池柜和PCS測溫
儲能電站的電池柜、PCS變流器、并網柜等設備在充放電過程中會產生大量熱量。熒光光纖測溫系統可監測電池模組連接端子、PCS功率模塊、母排接頭等關鍵部位溫度,配合BMS和EMS系統實現熱管理優化。探頭的本質安全特性符合儲能電站的嚴格安全要求。
8.2 光伏逆變器和升壓站設備監測
大型光伏電站的集中式逆變器、箱式變壓器、升壓站開關柜等設備功率大、電流高,溫度監控至關重要。系統可對逆變器IGBT模塊散熱器、變壓器繞組、高壓開關柜母排等部位測溫。通過溫度數據分析,優化設備運行策略,延長使用壽命,提高發電效率。
8.3 充電站和充換電設施應用
大功率充電樁、充電模塊、配電柜、充電槍接口等在快速充電時溫升明顯。熒光光纖測溫系統實時監控關鍵部位溫度,超溫時自動降低充電功率或停止充電,保障充電安全。系統數據可上傳至充電運營平臺,實現多站點集中監控和智能運維。
常見問題解答(FAQ)
Q1: 熒光光纖測溫系統的精度能達到多少?
A: 我公司的熒光光纖測溫系統測溫精度為±1℃,溫度分辨率0.1℃,完全滿足新能源電站設備溫度監測的要求。系統采用進口高精度光電器件和先進算法,經過嚴格的溫度標定和校準,確保長期測量的準確性和穩定性。相比其他測溫技術,熒光光纖測溫受環境因素影響小,不會因電磁干擾、溫度漂移等原因產生誤差。
Q2: 系統在戶外惡劣環境下能穩定工作嗎?
A: 完全可以。熒光光纖探頭和光纜采用全密封設計,防護等級達到IP68,可在-40℃至+85℃環境溫度范圍內正常工作。光纖材質化學性能穩定,不受紫外線、潮濕、鹽霧、沙塵等因素影響。我們的產品在西北戈壁、東南沿海、海上平臺等各種極端環境下都有成功應用案例,經受住了高溫、嚴寒、臺風、沙塵暴等考驗,運行表現優異。
Q3: 光纖測溫系統會不會受到雷電和電磁干擾?
A: 完全不會。這正是熒光光纖測溫技術的核心優勢之一。光纖為全介質材料,不導電也不導磁,從物理原理上就不存在雷電感應和電磁干擾問題。即使在雷暴頻繁地區、強電磁場環境(如大功率逆變器、變壓器旁邊),系統也能準確穩定工作。這是金屬傳感器(如熱電偶、熱電阻)無法比擬的優勢,特別適合新能源電站這種強電設備密集的應用場景。
Q4: 系統的響應速度快嗎?能否及時發現溫度異常?
A: 系統響應非?？?。熒光光纖測溫的響應時間小于1秒,采樣頻率可設置為1秒至數分鐘,完全能夠及時捕捉溫度變化。當設備發生異常發熱時,系統可在溫度上升的初期階段就檢測到并發出預警,為運維人員爭取寶貴的處理時間。軟件支持設置溫升速率報警,即使溫度未達到絕對閾值,但上升速度過快時也會提前預警,這對預防突發故障非常有效。
Q5: 安裝和調試復雜嗎?需要專業人員操作嗎?
A: 系統安裝簡便,普通電工經過簡單培訓即可完成。探頭安裝采用導熱硅膠粘貼或卡箍固定,無需特殊工具。光纖連接采用標準FC/APC接口,插拔方便。解調儀通電后自動識別探頭,設置好溫度閾值即可投入使用。我公司提供詳細的安裝指導書和操作培訓,技術人員可現場指導首次安裝,確?？蛻羰炀氄莆?。系統軟件界面友好,操作直觀,即使非專業人員也能輕松使用。
Q6: 系統如何實現遠程監控和移動查看?
A: 系統提供多種遠程訪問方式。通過Web瀏覽器可以在任何聯網電腦上訪問監控界面,查看實時數據和歷史記錄。我們還提供專用的移動APP,支持iOS和Android系統,運維人員可以隨時隨地通過手機或平板查看電站溫度狀態。系統支持微信、短信、郵件等多種報警通知方式,溫度異常時自動推送到相關人員,確保第一時間響應處理。
Q7: 光纖探頭的使用壽命有多長?需要定期更換嗎?
A: 熒光光纖探頭的設計使用壽命超過20年,在正常使用條件下基本不需要更換。探頭內部的熒光材料非常穩定,不存在老化和衰減問題。光纖本身是玻璃材質,化學性能極其穩定,不會被腐蝕或氧化。我們很多早期安裝的系統已經運行超過10年,探頭仍然保持出廠時的性能。系統真正實現了免維護運行,大大降低了用戶的使用成本和維護工作量。
Q8: 系統可以與現有的SCADA或監控平臺集成嗎?
A: 完全可以。我公司的測溫系統提供豐富的通信接口和協議支持,包括Modbus TCP/RTU、IEC61850、IEC104、OPC UA、MQTT等工業標準協議。可以方便地接入光伏監控系統、風電SCADA、集控中心平臺、能源管理系統等。我們有豐富的集成經驗,技術團隊可以協助完成與第三方系統的對接和調試工作,確保數據順暢交互和功能完整實現。
Q9: 一個測溫點到解調儀的光纖距離可以有多遠?
A: 標準配置下,單路光纖的傳輸距離可達80米完全滿足一般電站的布線需求。
Q10: 系統的可靠性如何?會不會經常出故障?
A: 系統可靠性非常高。光纖探頭無任何電子元件和運動部件,幾乎不可能發生故障。解調儀采用工業級設計,關鍵部件過嚴格的老化測試和質量檢驗。系統平均無故障運行時間(MTBF)超過10萬小時,年故障率低于0.5%。我們?cè)谌珖?guó)有數千套系統在運行,積累了大量可靠性數據。即使極少數情況下出現問題,我們的售后團隊也能快速響應解決,確?？蛻魺o憂使用。
技術參數對比表
| 技術指標 | 熒光光纖測溫 | 無線測溫 | 紅外測溫 | 熱電偶 |
|---|---|---|---|---|
| 測溫精度 | ±1℃ | ±3℃ | ±5℃ | ±2℃ |
| 響應時間 | <1秒 | 5-10秒 | 即時 | 3-5秒 |
| 抗電磁干擾 | 完全免疫 | 易受干擾 | 無影響 | 易受干擾 |
| 防雷性能 | 優秀 | 一般 | 優秀 | 差 |
| 本質安全 | 是 | 否 | 是 | 否 |
| 使用壽命 | >20年 | 3-5年 | 8-10年 | 5-8年 |
| 維護需求 | 免維護 | 需換電池 | 需清潔鏡頭 | 需定期校準 |
| 測溫范圍 | -40~200℃ | -40~125℃ | -20~500℃ | -50~400℃ |
| 傳輸距離 | 0-80米 | 50-100米 | 需視距 | 1公里內 |
| 環境適應性 | 優秀 | 一般 | 差(受遮擋) | 一般 |
| 數據可靠性 | 優秀 | 良好 | 受限 | 良好 |
免責聲明
本解決方案文檔中提供的技術信息、產品參數、配置方案等內容僅供參考,不構成任何明示或暗示的保證或承諾。
實際產品性能和系統配置應以最終簽訂的技術協議和產品說明書為準。不同應用場景、安裝環境、使用條件下,系統的具體表現可能存在差異。
用戶在采購和使用熒光光纖測溫系統前,應根據自身實際需求進行充分的技術論證和現場勘查。我公司可提供免費技術咨詢和方案設計服務。
本文檔中涉及的第三方品牌、產品名稱僅用于技術說明和對比目的,不代表我公司與這些品牌存在任何關聯或認可關系。
我公司保留對產品技術規格、功能配置進行改進和優化的權利,恕不另行通知。如需獲取最新產品資料和定制化解決方案,請聯系我公司技術服務部門。
對于因使用本文檔信息而產生的任何直接或間接損失,我公司不承擔法律責任。用戶應遵守國家相關法律法規和行業標準,確保系統的安全規范使用。
